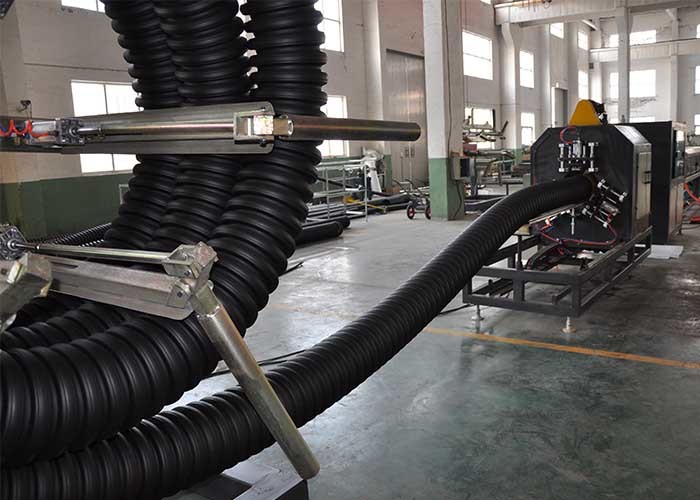

200 मिमी नालीदार केबल संरक्षण पाइप बाहर निकालना लाइन

नालीदार केबल संरक्षण पाइप बाहर निकालना लाइन 50mm-200mm SJ90 / 33 बाहर निकालना के साथ

उत्पादन लाइन सूची

विस्तृत तकनीकी जानकारी

1.0 सिंगल स्क्रू एक्सट्रूडर एसजे90x30

- बैरल पेंच पेंच की कठोरता HV> 740

- सामग्री 38CrMoAlA बैरल की कठोरता एचवी> 940

- हैंडलिंग हैंडलिंग

- प्रति बैरल नाइट्रिडिंग 0.4--0.7 मिमी

- पेंच नाइट्राइडिंग का 0.3-0.6 मिमी

- पेंच का व्यास 90 मिमी

- एल: डी 30L1

गर्म करना ठंडा करना

- बैरल हीटिंग ज़ोन 5 ज़ोन x 4.5kw

- बैरल शीतलन क्षेत्र 5 क्षेत्र x 0.18kw

- बैरल हीटिंग का पावर 23kw

ड्राइविंग

--एसी मोटर 150-1500 आरपीएम 75kw

--कनवर्टर फ़ूजी

-व्हील बॉक्स गियर ड्राइविंग

-गियर सामग्री 20CrMnTi

- गियर प्रकार पेचदार गियर

- मोम।आउटपुट 260 किग्रा / एच

१.१ ऑटो-फीडिंग सिस्टम

-ऑटो ड्रायर 1pcs

- सामग्री ऑटो-लोडर 1 पीसी

2.0 मोल

२.१ मरो सिर

- विशिष्टता: ,50, ec63, ,75, ,90, ification110, Φ160, 60200mm

-डाइ स्ट्रक्चर स्पाइरल

- सामग्री 40 Cr नाइट्राइडिंग और शमन

२.२ मोल्ड बीलॉक

-Material उच्च गुणवत्ता एल्यूमीनियम मिश्र धातु

- 35 जोड़े

- कूलिंग प्रकार एयर कूलिंग

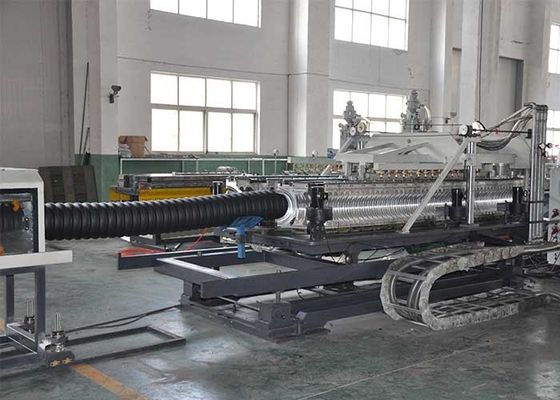

3.0 बनाने की मशीन SBCJ-200

- मॉड्यूल की श्रृंखला की लंबाई 4620 मिमी

- मॉड्यूल की जोड़ी 35 जोड़े (एल्यूमीनियम मोल्ड)

- इन्वर्टर 1 पीसी

-Top और नीचे चरण ड्राइव मोटर 3.7kw

- कूलिंग मोड एयर कूलिंग

- मॉड्यूल कूलिंग चैनल 1.8MPa का दबाव

-केंद्रीय ऊंचाई (मिमी) 1050 मिमी (समायोज्य)

-मॉडल, 50,, 63, Φ 75, Φ 90, ule 110,, 160, Φ 200 मिमी

-ऑटो-स्नेहन प्रणाली 1 सेट

- पानी का तापमान 8-20 ℃ बढ़ाना

- मोम।पानी की खपत 1.5 सह / एच

- मोम।क्षैतिज समायोजन izontal 50 मिमी

- मोम।ईमानदार समायोजन 100 मिमी

- मशीन की ऊँचाई 3000 कि.ग्रा

4.0 काटने की मशीन STG-200

-पाइप व्यास आईडी -50-Φ200 मिमी

- सिलेंडर द्वारा "आधा" क्लैंप लगाना

- न्यूमेटिक क्लैंपिंग

- तय लंबाई पर काट देना: मशीन बनाना पाइप की लंबाई को गिनता है और काटने का क्रम देता है।

५.० पीछे वाली ब्रैकेट

- गति 6000 मिमी

6.0 पीएलसी नियंत्रण रोंYstem

--तापमान नियंत्रण

-कंटक्टर (सीमेंस)

- वेबकैम मेनू

-मानव मशीन इंटरफ़ेस 10.4 1सेट (सीमेंस)

- नई पीढ़ी पीएलसी प्रणाली 1सेट (सीमेंस)

-टच स्क्रीन, मैन-मशीन संवाद
