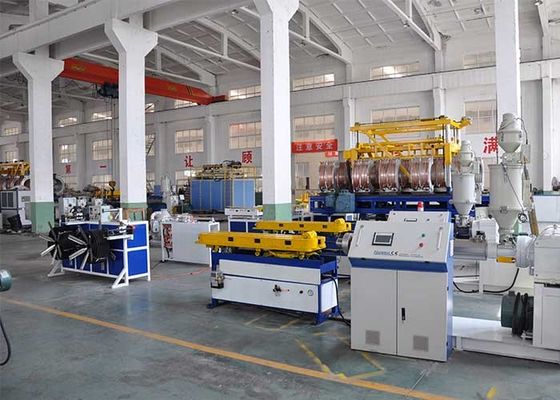

50 मिमी 63 मिमी एकल दीवार नालीदार पाइप उत्पादन लाइन एकल पेंच

50 मिमी 63 मिमी एकल दीवार नालीदार पाइप उत्पादन लाइन एकल पेंच



विशेषता



● आकार आस्तीन एल्यूमीनियम मिश्र धातु से बना है, और सतह पहनने के लिए प्रतिरोधी है।ट्यूब तरंग की गणना विशेष सॉफ्टवेयर प्रोग्राम द्वारा की जा सकती है, और उसी वजन पर रिंग की कठोरता प्राप्त की जा सकती है।
● कूलिंग वॉटर फॉर्मिंग और रिटर्न सेक्शन दोनों में इंजेक्ट किया जाता है (बाजार में ऐसे मॉडल एयर-कूल्ड और पानी के बिना होते हैं)।
● मोल्डिंग मशीन में पाइप के अव्यवस्था को प्रभावी ढंग से कम करने के लिए विशेष संरचना है (पेटेंट सुरक्षा के साथ)।
● मोल्डिंग मशीन में विशेष संरचना होती है जो प्रभावी रूप से ऊपर की ओर बढ़ने से रोकती है और यह सुनिश्चित करती है कि मॉड्यूल ख़राब नहीं होगा (पेटेंट सुरक्षा के साथ)।



उत्पादन लाइन सूची

नहीं।	नाम और मॉडल		मात्रा
01	सिंगल स्क्रू एक्सट्रूडर SJ90x30		1 सेट
02	फफूँद	50 मिमी डाई हेड मोल्ड ब्लॉक	7 सेट
		63 मिमी डाई हेड मोल्ड ब्लॉक
		75 मिमी डाई हेड मोल्ड ब्लॉक
		90 मिमी डाई हेड मोल्ड ब्लॉक
		110 मिमी डाई हेड मोल्ड ब्लॉक
		160 मिमी डाई हेड मोल्ड ब्लॉक
		200 मिमी डाई हेड मोल्ड ब्लॉक
03	फॉर्मिंग-मशीन SBCJ-200		1 सेट
04	काटने की मशीन STG-200		1 सेट
05	उलटा ब्रैकेट		1 सेट
06	पीएलसी नियंत्रण प्रणाली		1 सेट

विस्तृत तकनीकी जानकारी

1.0 सिंगल स्क्रू एक्सट्रूडर एसजे 90x30

--बैरल पेंच पेंच एचवी> 740 की कठोरता

- सामग्री 38CrMoAlA बैरल एचवी की कठोरता> 940

- नाइट्राइडिंग हैंडलिंग

- बैरल नाइट्राइडिंग की गहराई 0.4--0.7 मिमी

- स्क्रू नाइट्राइडिंग की गहराई 0.3-0.6 मिमी

- पेंच का व्यास 90 मिमी

--एल:डी 30︰1

गर्म करना ठंडा करना

- बैरल हीटिंग जोन 5 जोन x 4.5kw

- बैरल कूलिंग जोन 5 जोन x 0.18kw

- बैरल हीटिंग 23kw की शक्ति

ड्राइविंग

--AC मोटर 150—1500 rpm 75kw

--कनवर्टरफ़ूजी

- व्हील बॉक्स गियर ड्राइविंग

- गियर सामग्री 20CrMnTi

--गियर प्रकार पेचदार गियर

--मैक्स।आउटपुट 260 किग्रा / एच

1.1 ऑटो-फीडिंग सिस्टम

--ऑटो ड्रायर 1 पीसी

- सामग्री ऑटो-लोडर 1 पीसी

2.0 नए नए साँचे

2.1 डाई हेड

- विशिष्टता: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--डाई संरचना सर्पिल

- सामग्री 40 करोड़ नाइट्राइडिंग और क्वेंचिंग

2.2 मोल्ड ब्लॉक

- सामग्री उच्च गुणवत्ता एल्यूमीनियम मिश्र धातु

--मात्रा 35 जोड़े

- कूलिंग टाइप एयर कूलिंग

3.0 फॉर्मिंग-मशीन एसबीसीजे-200

- मॉड्यूल की श्रृंखला 4620 मिमी की लंबाई

- मॉड्यूल 35 जोड़े की मात्रा (एल्यूमीनियम मोल्ड)

- इन्वर्टर 1 पीसी

--टॉप और बॉटम इन-फेज ड्राइव मोटर 3.7kw

--कूलिंग मोड एयर कूलिंग

- मॉड्यूल कूलिंग चैनलों का दबाव 1.8MPa

- केंद्रीय ऊंचाई (मिमी) 1050 मिमी (समायोज्य)

- मॉड्यूल Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 मिमी

--ऑटो-चिकनाई प्रणाली 1 सेट

- ठंडा पानी का तापमान 8-20 ℃

--मैक्स।पानी की खपत 1.5 घन मीटर/घंटा

--मैक्स।क्षैतिज समायोजन ± 50 मिमी

--मैक्स।ईमानदार समायोजन 100 मिमी

- मशीन का वजन 3000 किग्रा

4.0 कटिंग मशीन STG-200

--पाइप व्यास आईडी Φ50-Φ200mm

- सिलेंडर द्वारा "आधा" दबाना

- क्लैम्पिंग न्यूमेटिक

- निश्चित लंबाई पर काटना: बनाने की मशीन पाइप की लंबाई की गणना करती है और काटने का क्रम देती है।

5.0 उलटा ब्रैकेट

- लंबाई 6000 मिमी

6.0 पीएलसी नियंत्रणप्रणाली

--तापमान नियंत्रण

--संपर्ककर्ता (सीमेंस)

--अंग्रेजी मेनू

--मानव मशीन इंटरफ़ेस 10.4 1 सेट (सीमेंस)

--नई पीढ़ी पीएलसी प्रणाली 1 सेट (सीमेंस)

--टच स्क्रीन, मैन-मशीन संवाद
