उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | SD Huasu Brand |
प्रमाणन: | CE, ISO9001:2008, UL, QS, GMP |
मॉडल संख्या: | एसडी हुसु |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
पैकेजिंग विवरण: | मानक पैकेज |
प्रसव के समय: | 30 कार्य दिवस |
भुगतान शर्तें: | टी / टी |
आपूर्ति की क्षमता: | 50 सेट / महीना |
एकल पेंच बाहर निकालना: | एसजे 30 × 25 | फफूँद: | एक सेट |
---|---|---|---|
वैक्यूम अंशांकन पानी ठंडा टैंक: | SGZL-63 | स्प्रे पानी की टंकी: | SGPL-63 |
ढोना बंद मशीन: | एसडीक्यू - 63 | काटने वाली मशीन: | SGQG-63 |
हाई लाइट: | पिरोया गया एचडीपीई पाइप एक्सट्रूज़न लाइन,20 मिमी एचडीपीई पाइप एक्सट्रूज़न लाइन,220 किलोग्राम / एच एचडीपीई पाइप एक्सट्रूज़न लाइन |
सामान्य जानकारी
व्यास (मिमी) | २० | २५ | 32 | 40 | 50 | 63 |
दबाव ग्रेड |
स्थान | कार्यशाला |
बिजली की आपूर्ति | कोई खतरनाक क्षेत्र नहीं, कोई बिजली बंद क्षेत्र नहीं |
आर्द्रता की डिग्री | ≤95% |
तापमान | 0-36 ℃ |
शक्ति | 380 V x 50 हर्ट्ज x 3 चरण (ग्राहक की आवश्यकता के अनुसार) |
कुल शक्ति | 140kw, ऊर्जा की खपत लगभग 85kw है |
ठंडा पानी | पुनर्नवा जल।≤20 ℃, .30.3Mpa, ³ 15M h / h |
संपीड़ित हवा | 0.3m3 / मिनट, M 1.2Mpa |
रूपरेखा आयाम | 42 मी × 2.2 मी × 2.5 मी |
एक्सट्रूडर | मोटर | मैक्स।उत्पादन | ध्यान दें |
एसजे 65/33 | 75 किवॉ | 220 किग्रा / एच | पाइप के लिए बाहर निकालना |
एसजे 30/25 | 2.2kw | 10 किग्रा / एच | निशान के लिए बाहर निकालना |
1. उत्पादन क्षमता सामग्री और संचालन की स्थिति के साथ भिन्न होती है।
2. लाइन की गति: मोटाई के अनुसार, पाइप मानक और संचालन की स्थिति।
3. ऑपरेशन की दिशा: दाएं से बाएं।
4. लाइन का रंग: एचएएएसयू मानक रंग।
5. लाइन के विनिर्देश में सुधार करने का अधिकार देता है, अगर भविष्य में किसी भी संशोधन की सूचना नहीं है।
विस्तृत तकनीकी जानकारी
नहीं न | नाम | नमूना | मात्रा | टिप्पणी |
1.0 | एकल पेंच बाहर निकालना | SJ65 × 33 | 1 सेट | पाइप के लिए बाहर निकालना |
एकल पेंच बाहर निकालना | एसजे 30 × 25 | 1 सेट | निशान के लिए बाहर निकालना | |
2.0 | फफूँद | 1 सेट | ||
3.0
|
वैक्यूम अंशांकन पानी ठंडा टैंक | SGZL-63 | 1 सेट | 3000 मिमी |
वैक्यूम अंशांकन पानी ठंडा टैंक | SGZL-63 | 1 सेट | 6000 मिमी | |
4.0 | स्प्रे पानी की टंकी | SGPL-63 | 2 सेट | |
५.० | ढोना बंद मशीन | एसडीक्यू - 63 | 1 सेट | |
6.0 | काटने की मशीन | SGQG-63 | 1 सेट | |
7.0 | ओवरचर ब्रैकेट | 1 सेट | ||
8.0 | नियंत्रण प्रणाली | 1 सेट |
१।1 सिंगल स्क्रू एक्सट्रूडर एसजे 30 × 25
- पेंच की कठोरता कठोरता HV> 740
- बैरल की कठोरता कठोरता HV> 940
-Material 38CrMoALA, नाइट्राइडिंग हैंडलिंग
- बैरल नाइट्राइडिंग गहराई 0.5 r 0.7 मिमी
- निचली नाइट्राइडिंग गहराई 0.4 c 0.6 मिमी
पानी से ठंडा मजबूर भोजन के साथ -Slotted बैरल
- व्यास 30 मिमी
- एल: डी 25: 1
गर्म करना ठंडा करना
- बैरल हीटिंग ज़ोन 3 ज़ोन × 1kw
- बैरल पावर 3kw
ड्राइविंग
--एसी मोटर 2.2kw
-रेडर प्लैनेटरी साइक्लॉयड रीड्यूसर
-हपर सामग्री स्टेनलेस स्टील हॉपर है
२.0 फफूँद
- विशिष्टता Sp20-63 मिमी
-स्ट्रक्चर स्पिरल विभाजन संरचना डिजाइन
- सामग्री 40 Cr फोर्जिंग और तड़के उपचार
-हाइटिंग विधि स्टेनलेस स्टील हीटिंग रिंग
-हाइटिंग पावर 12kw
2.1 मरो /कोरआस्तीन का आकार देना
-वाटर फिल्म साइज़िंग स्लीव
- सामग्री तांबे
- शुद्धि Sp20, ,25, Φ32, ,40, ,50, Φ63

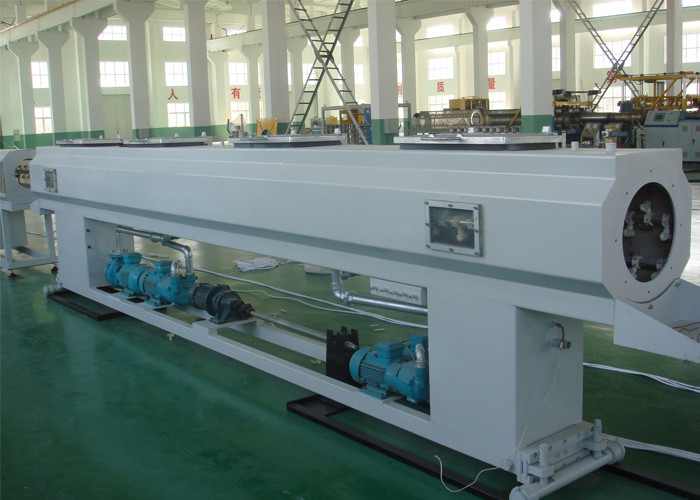

3.0 वैक्यूम अंशांकन डब्ल्यूअटर सीooling SGZL-63
- लागू करने योग्य पाइप रेंज -20-63 मिमी
-कैबिनेट सामग्री स्टेनलेस स्टील प्लेट स्प्रे पेंट
-वैक्यूम बॉक्स की लंबाई 3000 मिमी
--वैक्यूम पंप 3KW
-वाटर पंप 2.2KW
- अधिकतम वैक्यूम -0.06MPa
-स्टेनलेस स्टील फिल्टर
-Spray पाइप 4 pcs स्टेनलेस स्टील
-नोजल एबीएस
-पानी का तापमान और जल स्तर स्वचालित नियंत्रण प्रणाली
-इलेक्ट्रिकल नियंत्रण बॉक्स फांसी प्रकार
-तीन आयामी समायोज्य कैबिनेट
-Moving आगे और पीछे की मोटर 0.75KW
- ऊंचाई, क्षैतिज मैनुअल नियंत्रण
- बॉक्स और 900 मिमी की बैक मूवमेंट दूरी
-Left और सही समायोजन दूरी बॉक्स right 50 मिमी
- यूपी और बॉक्स के नीचे की दूरी दूरी। 50 मिमी
- पेंटिंग के साथ चारों ओर रेल स्क्वायर स्टील पाइप
3.1 वैक्यूम अंशांकन पानी ठंडा SGZL-63
- लागू करने योग्य पाइप रेंज -20-63 मिमी
-कैबिनेट सामग्री स्टेनलेस स्टील प्लेट स्प्रे पेंट
-वैक्यूम बॉक्स की लंबाई 6000 मिमी
--वैक्यूम पंप 4KW
-वाटर पंप 4KW
- अधिकतम वैक्यूम -0.06MPa
-स्टेनलेस स्टील फिल्टर
-Spray पाइप 4 pcs स्टेनलेस स्टील
-नोजल एबीएस
-पानी का तापमान और जल स्तर स्वचालित नियंत्रण प्रणाली
-इलेक्ट्रिकल नियंत्रण बॉक्स फांसी प्रकार
- कैबिनेट की ऊंचाई को बाएं से दाएं समायोजित किया जा सकता है
- यूपी और बॉक्स के नीचे की दूरी दूरी। 50 मिमी
4.0 स्प्रे पानी की टंकी SGPL-63
-टैंक बॉडी स्टेनलेस स्टील
-वाटर पंप 4KW
- गति 6000 मिमी
- पाइपिंग 4 टुकड़े स्टेनलेस स्टील
-नोजल एबीएस
--समायोज्य ऊंचाई
- यूपी और बॉक्स के नीचे की दूरी दूरी। 50 मिमी

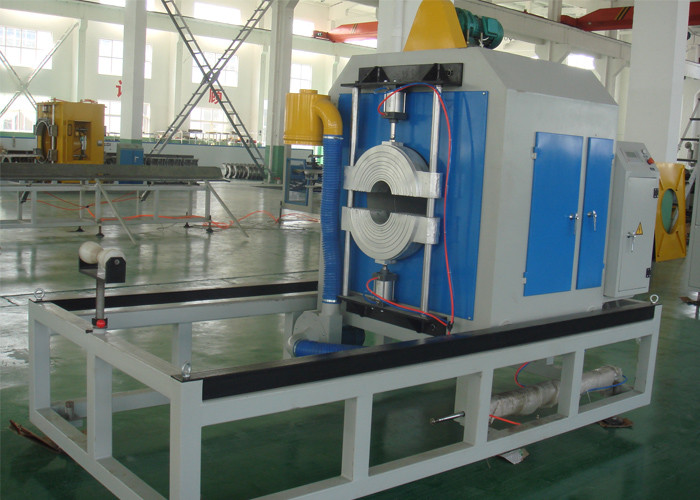

५.० ढोना बंद मशीन SDQ SD63
- दो पैडल टाइप करें
-रबर ब्लॉक सामग्री नरम लोचदार वी के आकार का रबर ब्लॉक
- क्लैंपिंग ट्यूब रूप वायवीय
- क्लैंपिंग ट्यूब की लंबाई 2200 मिमी
- मोटर बिजली 3kw आवृत्ति रूपांतरण की गति विनियमन
-हॉलिंग-ऑफ टेंशन (अधिकतम)।3KN
-हॉलिंग की गति 3-30 मीटर / मिनट

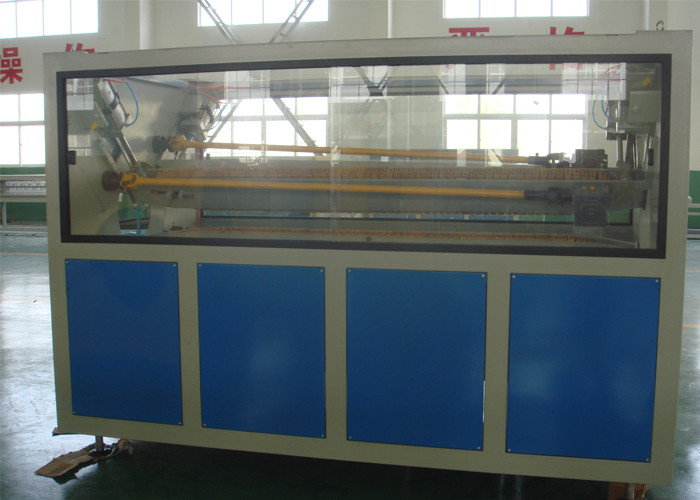

6.0 काटने की मशीन SGQG-63
- आवेदन सीमा ~20 ~ .63mm
- क्लैंपिंग विधि वायवीय क्लैंपिंग
- ब्लेड सामग्री मिश्र धातु ब्लेड
- कटिंग फार्म वृत्ताकार काटना
- रैखिक वेग 0.3-5 M / मिनट
- प्रभावी स्ट्रोक लंबाई 1500 मिमी
-Revolution मोटर बिजली 1.1kw
7.0 ओवरचर ब्रैकेट STF-6000
- उतराई पाइप की लंबाई 6000 मिमी
-Flap सामग्री स्टेनलेस स्टील चमकाने
- वायवीय नियंत्रण, निश्चित लंबाई के साथ स्वचालित पलट
8.0 नियंत्रण प्रणाली
- तापमान को नियंत्रित करता है Omron
- इन्वर्टर एबीबी
-कॉन्टक्टर सीमेंस
