260 kg / एच आम एकल दीवार नालीदार पाइप बाहर निकालना लाइन नालीदार पाइप बनाने की मशीन है

• नालीदार पाइप बनाने की मशीन है बंद संरचना, और हम भी वैक्यूम बनाने प्रदान कर सकते हैं।ढालना एक बंद और अभिन्न रूप से सुरंग में आगे और पीछे चलता है।सुरंग बनाना सैंडविच डिजाइन है और पानी को ठंडा करके मोल्ड को ठंडा किया जाता है। मोल्डिंग पट्टी कार्बाइड स्टील से बनी होती है, इसलिए यह संक्षारण प्रतिरोधी है।

  शेडोंग Huasu द्वारा एकल-दीवार नालीदार पाइप मशीन विकसित की गई थी।यह मॉड्यूल और टेम्पलेट्स को चलाने के लिए गियर को गोद लेती है ताकि उत्पादों के शीतलन और वायु शीतलन को प्रसारित करने का एहसास हो, जो उच्च गति मोल्डिंग, यहां तक ​​कि गलगला, चिकनी आंतरिक और बाहरी पाइप दीवार सुनिश्चित करता है।ये नालीदार पाइप विशेष रूप से तारों के नाली के पाइप में उपयोग किए जाते हैं।

  एकल दीवार नालीदार पाइप व्यापक रूप से ऑटो तार, बिजली के धागे से गुजरने वाले पाइप, मशीन टूल के सर्किट, लैंप और लालटेन के तार के सुरक्षात्मक पाइप, एयर कंडीशनर की ट्यूब और वॉशिंग मशीन, आदि में उपयोग किए जाते हैं।

• उत्पादन लाइन सूची

नहीं।	नाम और मॉडल		मात्रा
०१	सिंगल स्क्रू एक्सट्रूडर SJ90x30		1 सेट
02	फफूँद	50mm डाई हेड मोल्ड ब्लॉक	7 सेट
		63 मिमी डाई हेड मोल्ड ब्लॉक
		75 मिमी डाई हेड मोल्ड ब्लॉक
		90 मिमी डाई हेड मोल्ड ब्लॉक
		110 मिमी डाई हेड मोल्ड ब्लॉक
		160 मिमी डाई हेड मोल्ड ब्लॉक
		200 मिमी डाई हेड मोल्ड ब्लॉक
03	बनाने की मशीन SBCJ-200		1 सेट
04	काटने की मशीन STG-200		1 सेट
05	पीछे वाली ब्रैकेट		1 सेट
06	पीएलसी नियंत्रण प्रणाली		1 सेट



• विस्तृत तकनीकी जानकारी

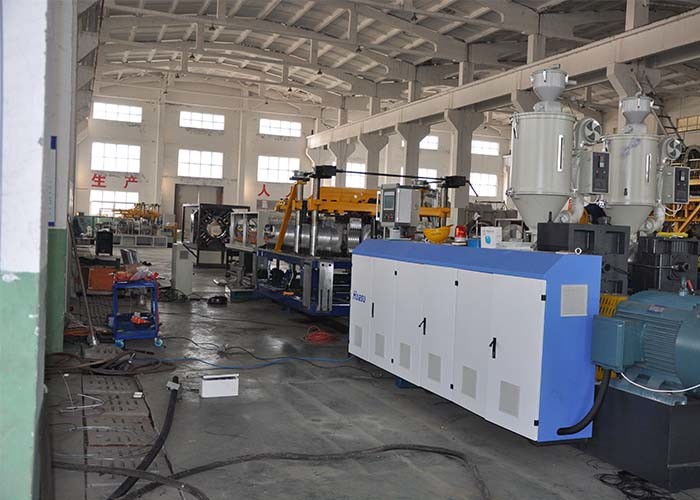

1.0 सिंगल स्क्रू एक्सट्रूडर एसजे90x30

- बैरल पेंच पेंच की कठोरता HV> 740

- सामग्री 38CrMoAlA बैरल की कठोरता एचवी> 940

-निग्राइडिंग हैंडलिंग

- प्रति बैरल नाइट्रिडिंग 0.4--0.7 मिमी

- पेंच नाइट्राइडिंग का 0.3-0.6 मिमी

- पेंच का व्यास 90 मिमी

- एल: डी 30L1



गर्म करना ठंडा करना

- बैरल हीटिंग ज़ोन 5 ज़ोन x 4.5kw

- बैरल शीतलन क्षेत्र 5 क्षेत्र x 0.18kw

- बैरल हीटिंग का पावर 23kw

ड्राइविंग

--एसी मोटर 150-1500 आरपीएम 75kw

--कनवर्टर फ़ूजी

-व्हील बॉक्स गियर ड्राइविंग

-गियर सामग्री 20CrMnTi

-गियर टाइप हील गियर

- मोम।आउटपुट 260 किग्रा / एच

१.१ ऑटो-फीडिंग सिस्टम

-ऑटो ड्रायर 1pcs

- सामग्री ऑटो-लोडर 1 पीसी



2.0 नए नए साँचे

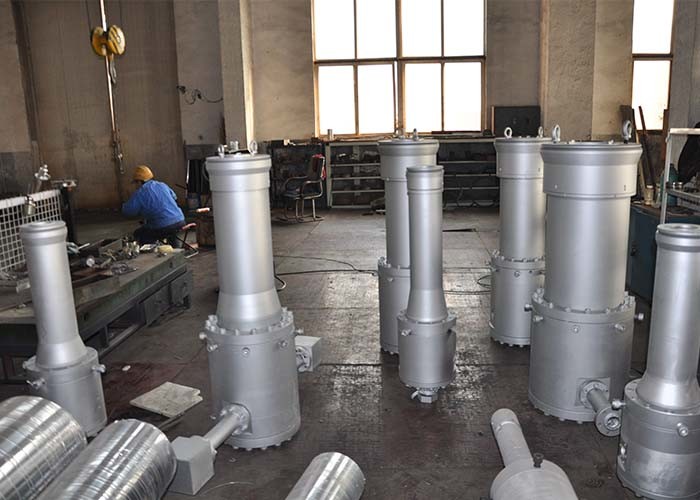

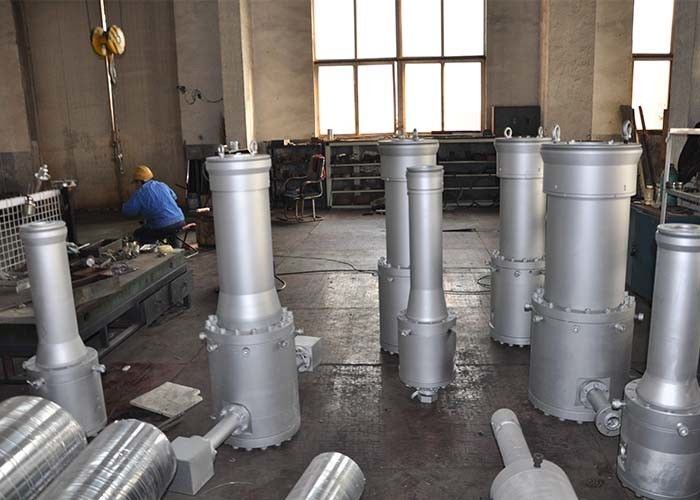

२.१ मरो सिर

- विशिष्टता: ,50, Φ63, ,75, Φ90, ification110, Φ160, 60200mm

-डाइ स्ट्रक्चर स्पिरल

- सामग्री 40 Cr नाइट्राइडिंग और शमन

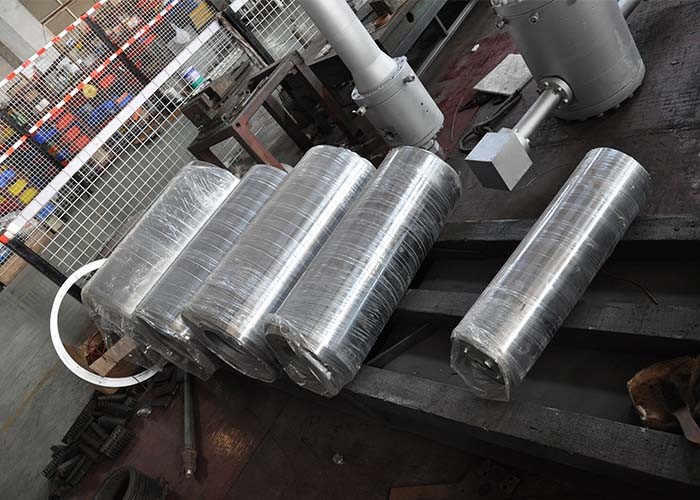

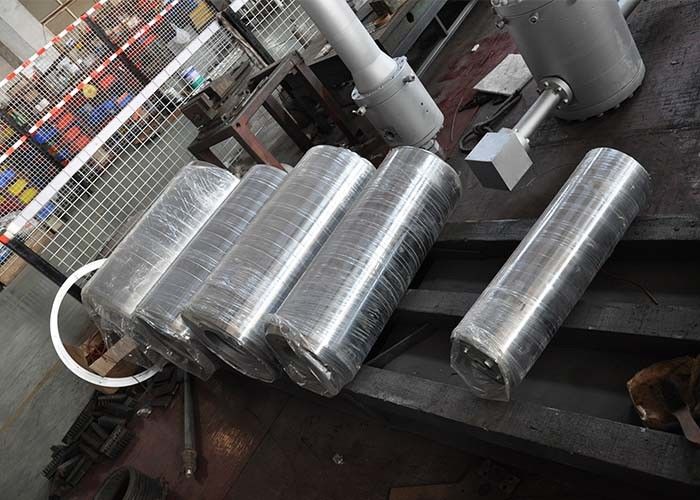

२.२ मोल्ड बीलॉक

-सामग्री उच्च गुणवत्ता एल्यूमीनियम मिश्र धातु है

- 35 जोड़े

- कूलिंग प्रकार एयर कूलिंग

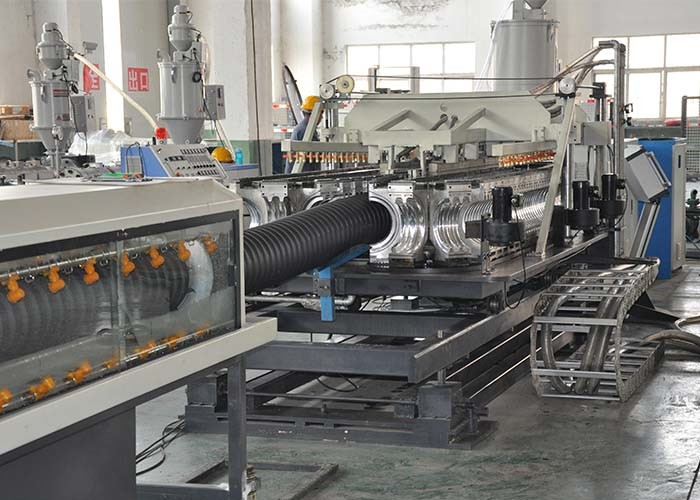

3.0 बनाने की मशीन SBCJ-200

- मॉड्यूल की श्रृंखला की लंबाई 4620 मिमी

- मॉड्यूल 35 जोड़े (एल्यूमीनियम मोल्ड) की निरंतरता

- इन्वर्टर 1 पीसी

-Top और नीचे चरण ड्राइव मोटर 3.7kw

- कूलिंग मोड एयर कूलिंग

- मॉड्यूल कूलिंग चैनल 1.8MPa का दबाव

-केंद्रीय ऊंचाई (मिमी) 1050 मिमी (समायोज्य)

-मॉडल, 50,, 63, Φ 75, Φ 90, ule 110,, 160, Φ 200 मिमी

-ऑटो-स्नेहन प्रणाली 1 सेट

- पानी का तापमान 8-20 ℃ बढ़ाना

- मोम।पानी की खपत 1.5 सह / एच

- मोम।क्षैतिज समायोजन izontal 50 मिमी

- मोम।ईमानदार समायोजन 100 मिमी

- मशीन की ऊँचाई 3000 कि.ग्रा

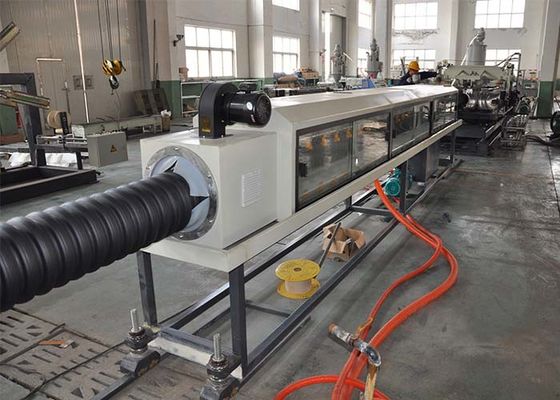

4.0 काटने की मशीन STG-200

-पाइप व्यास आईडी -50-Φ200 मिमी

- सिलेंडर द्वारा "आधा" क्लैंप लगाना

- न्यूमेटिक क्लैंपिंग

- तय लंबाई पर काट देना: मशीन बनाना पाइप की लंबाई को गिनता है और काटने का क्रम देता है।



५.० पीछे वाली ब्रैकेट

- गति 6000 मिमी



6.0 पीएलसी नियंत्रण रोंYstem

--तापमान नियंत्रण

-कंटक्टर (सीमेंस)

- वेबकैम मेनू

-मानव मशीन इंटरफ़ेस 10.4 1सेट (सीमेंस)

- नई पीढ़ी पीएलसी प्रणाली 1सेट (सीमेंस)

-टच स्क्रीन, मैन-मशीन संवाद
